Импульсный полуавтомат внешне похож на обычный MIG/MAG, но переносит металл в шов по-другому — и это заметно по брызгам, внешнему виду шва и объёму зачистки. В каталоге есть раздел импульсные полуавтоматы MIG/MAG Pulse, а для источников серии ALLOY MX Pulse — механизм подачи проволоки МПЗ-21 МХ Pulse. Разбираем, чем MIG/MAG Pulse отличается от классической сварки короткой дугой, что такое Double Pulse, кому импульсный режим окупится, а кому достаточно обычного полуавтомата.
Как переносится металл при обычной сварке MIG/MAG
В классическом режиме проволока касается ванны, возникает короткое замыкание, капля отрывается, дуга загорается снова. На сайте ALLOY для силовой части аппаратов приведена цифра 100–150 коротких замыканий в секунду при MIG/MAG-сварке. Каждый такой цикл источник должен «отработать»: в руководстве на серию MX Pulse описан специальный алгоритм, который отслеживает каждую фазу сварочного микроцикла и меняет статические и динамические характеристики источника под эту фазу. Регулировка индуктивности (динамики дуги) в диапазоне −5…+5 позволяет дополнительно подстроить поведение дуги.
Сварка короткой дугой — рабочий и универсальный процесс. Но при ней сложнее управлять тепловложением и разбрызгиванием, особенно на нержавейке и алюминии, где брызги и перегрев сразу видны и требуют зачистки.

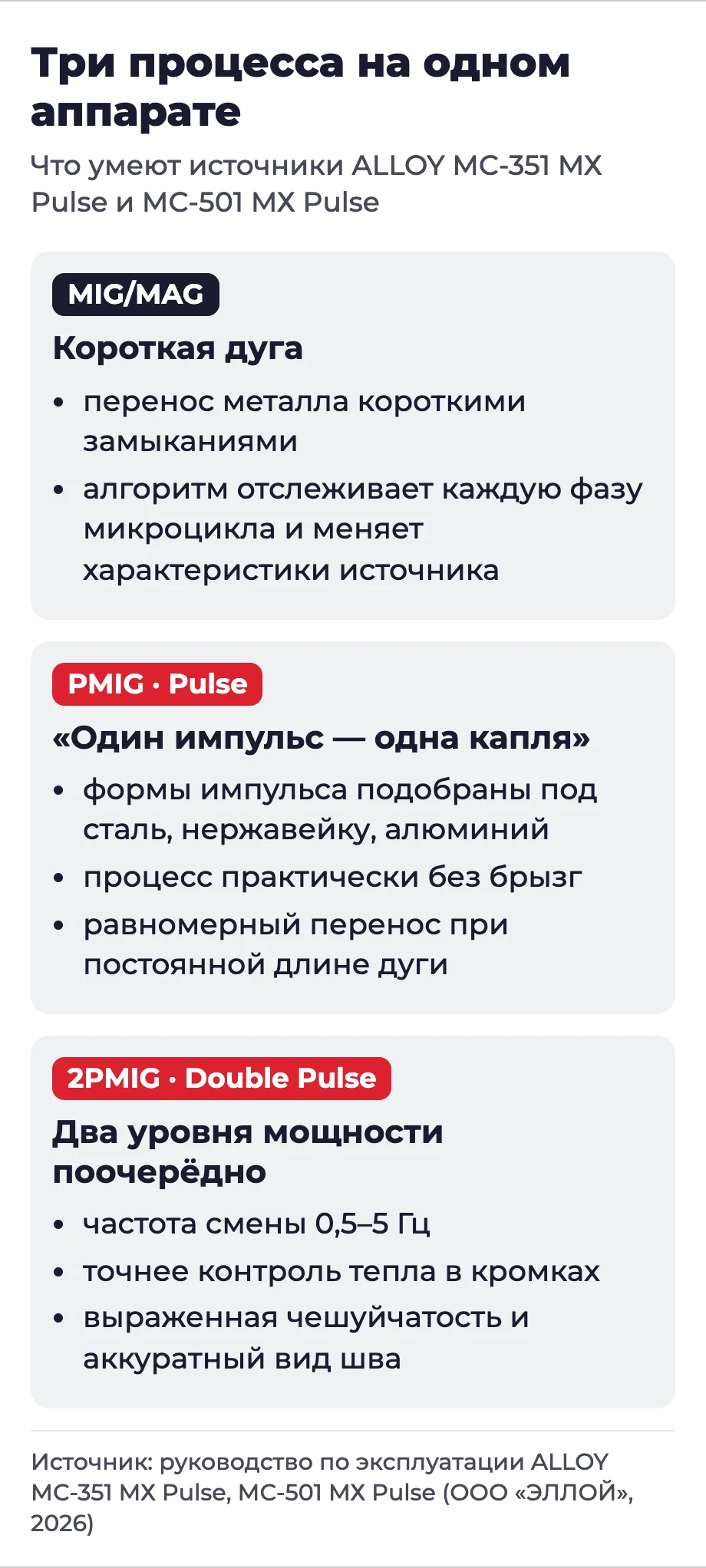

Что меняет импульсный режим (PMIG)
В режиме Pulse источник подаёт ток импульсами специально подобранной формы. Руководство ALLOY формулирует принцип коротко: «один импульс — одна капля». Процесс практически не сопровождается брызгами, а равномерный перенос металла идёт при постоянной длине дуги — это достигается точным поддержанием выходных характеристик источника. Формы импульсов подобраны под разные материалы: сталь, нержавеющую сталь, алюминий и его сплавы.
По назначению из руководства источники МС-351 МХ Pulse и МС-501 МХ Pulse в импульсном режиме варят изделия из стали, алюминия и его сплавов, высоколегированных сталей и медных сплавов. Каталог производителя добавляет, что импульсный режим расширяет диапазон применения полуавтоматической сварки и обеспечивает её высокую скорость, а режимы Pulse и Double Pulse дают шов с минимальной потребностью в последующей механической обработке.
Double Pulse: двойной импульс

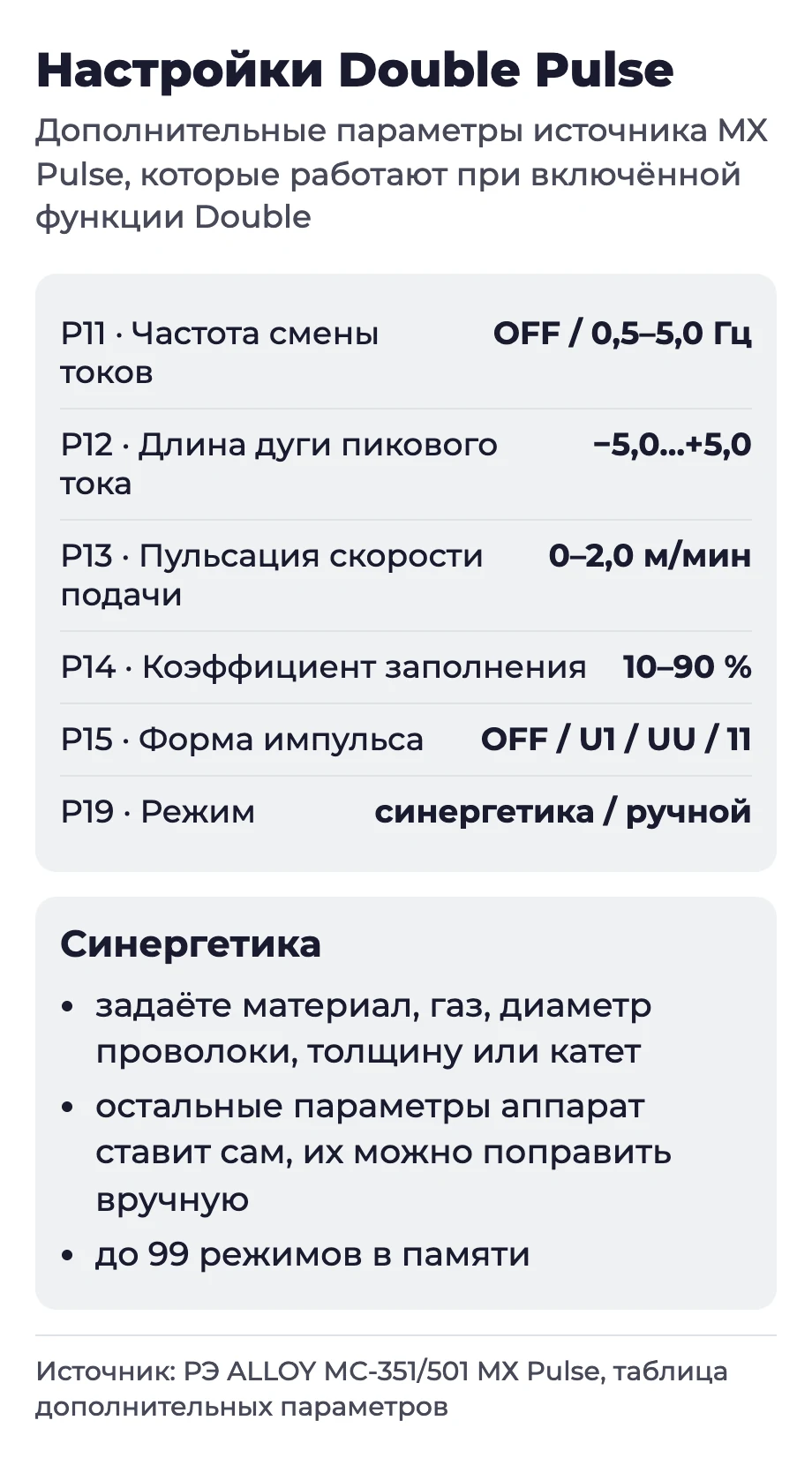

В режиме 2PMIG к обычному импульсу добавляется второй, медленный уровень модуляции: аппарат с заданной частотой чередует два тока — пиковый и базовый. Это даёт более точный контроль тепла, вводимого в кромки, меньше колебаний ванны, выраженную чешуйчатость и аккуратный внешний вид шва. В источниках MX Pulse функция Double настраивается дополнительными параметрами: частота смены токов 0,5–5,0 Гц, длина дуги пикового тока −5…+5, пульсация скорости подачи проволоки 0–2,0 м/мин относительно базовой, коэффициент заполнения 10–90% (заводская настройка — 50%).
Double Pulse работает с разными режимами горелки: 2Т, 4Т, S2T и S4T. Например, в 4Т функция включается после нажатия кнопки и продолжает работать после её отпускания, а выключается повторным нажатием.
Кому нужен импульсный полуавтомат
- Видимые швы на нержавейке и алюминии. Минимум брызг и ровная чешуйчатость сокращают зачистку и полировку.
- Производство, где считают время на доработку. Если после сварки каждое изделие идёт на зачистку, снижение разбрызгивания напрямую экономит часы.
- Алюминий полуавтоматом. Для серий и длинных швов, где TIG слишком медленный, импульсный MIG — рабочая альтернатива. Для TIG-сварки алюминия см. статью о режимах TIG AC.
- Сварщики разного уровня. Синергетика задаёт режим по материалу и толщине, и результат меньше зависит от опыта.
Если же вы варите в основном конструкционную сталь, где внешний вид шва вторичен, а брызги не критичны, функции Pulse могут остаться невостребованными — разумнее рассмотреть обычный источник серии MX с механизмом МПЗ-21 МХ или МПЗ-31 MX.
Комплект ALLOY MX Pulse
Импульсный пост ALLOY собирается из источника и механизма подачи — по руководству полуавтомат комплектуется механизмом МПЗ-21 МХ Pulse или МПЗ-31 МХ Pulse.
| Параметр | МС-351 МХ Pulse | МС-501 МХ Pulse |
|---|---|---|
| Способы | MIG/MAG, Pulse, Double Pulse, MMA, LIFT TIG, CAG (строжка) | |
| Ток MIG | 12–350 А | 12–500 А |
| Ток при ПВ 60% / 100% | 350 / 280 А | 500 / 400 А |
| Напряжение дуги | 10–47 В | 10–50 В |
| Проволока | 0,8 / 1,0 / 1,2 / 1,6 мм | |
| Питание / мощность | 3 × 400 В / 22 кВт | 3 × 400 В / 31 кВт |
| Масса | 47 кг | 49 кг |
МПЗ-21 МХ Pulse — четырёхроликовый механизм закрытого типа: проволока сплошная и порошковая 0,8–1,2 мм, скорость подачи 1–22 м/мин, катушка диаметром 200 мм и массой до 5 кг, ток 12–500 А (500 / 400 А при ПВ 60% / 100%), масса 9 кг в алюминиевом и 12 кг в стальном корпусе, степень защиты IP23S. Он работает только с источниками MX Pulse; основные параметры можно регулировать прямо с его панели. Чем он отличается от МПЗ-21 МХ и МПЗ-31 MX — в статье о механизмах подачи ALLOY.
Синергетика и настройка
В синергетическом режиме сварщик задаёт марку материала, состав защитного газа, диаметр проволоки и толщину деталей или катет шва — остальные параметры аппарат устанавливает сам, с возможностью ручной корректировки. Есть и полностью ручной режим. В памяти источника — до 99 режимов. Для чистого начала и конца шва предусмотрены мягкий старт (особая скорость подачи проволоки до зажигания дуги, 1–21 м/мин), стартовый ток, заварка кратера и отжиг проволоки.
Рекомендуемый расход защитного газа в руководстве на МПЗ-21 МХ Pulse — 10–15 диаметров проволоки. Перед работой нужно проверить, что направляющий канал, подающие ролики и токоподводящий наконечник соответствуют диаметру проволоки, и выставить прижим роликов, чтобы проволока не проскальзывала.
Монтаж поста: что важно для импульса
- Длина трассы. Кабель массы, промежуточный шланг-пакет и кабель горелки в сумме — не более 30 м. Длинная трасса увеличивает сопротивление и индуктивность: ток становится нестабильным, появляется разбрызгивание.
- Шланг-пакет в импульсных режимах — эффективная длина до 25 м.
- Раскладка кабелей. Не скручивать в бухты во время работы; держать не ближе 20 см к кабелям других источников, чтобы посты не влияли друг на друга.
- Газ. Давление на входе в механизм подачи — не более 0,4 МПа.
- Охлаждение горелки. Для горелки с водяным охлаждением в источнике есть датчик жидкостного охлаждения (параметр P10), шланги подключаются к штуцерам механизма подачи.
Частые вопросы
Чем MIG/MAG Pulse отличается от обычного полуавтомата?
Обычный полуавтомат переносит металл короткими замыканиями. В импульсном режиме источник подаёт ток импульсами подобранной формы по принципу «один импульс — одна капля»: процесс практически без брызг, с постоянной длиной дуги.
Что такое Double Pulse?
Режим двойного импульса: аппарат с частотой 0,5–5 Гц чередует пиковый и базовый уровни. Это даёт более точный контроль тепла, меньше колебаний ванны и выраженную чешуйчатость шва.
Можно ли варить алюминий импульсным полуавтоматом?
Да. По руководству ALLOY источники МС-351 МХ Pulse и МС-501 МХ Pulse в импульсном режиме варят сталь, алюминий и его сплавы, высоколегированные стали и медные сплавы.
Подойдёт ли МПЗ-21 МХ Pulse к обычному источнику MX?
Нет, он рассчитан на источники МС-351 МХ Pulse и МС-501 МХ Pulse. Для источников MX нужны МПЗ-21 МХ или МПЗ-31 MX.
Какой диаметр проволоки поддерживается?
Источники MX Pulse работают с проволокой 0,8–1,6 мм, механизм МПЗ-21 МХ Pulse — со сплошной и порошковой проволокой 0,8–1,2 мм.
Какая максимальная длина шланг-пакета?
Для импульсных режимов — до 25 м. Общая длина трассы (кабель массы, шланг-пакет и кабель горелки) не должна превышать 30 м.
Ещё по теме
- Механизмы подачи проволоки Alloy МПЗ: отличия и совместимость
- Режимы сварки алюминия аргоном (TIG AC)
- Контроль параметров сварочной дуги: БМ 500 и WELDTelecom
- БВО-6.07П или БВО-6.08П: блоки охлаждения горелки
Источники
- Руководство по эксплуатации ALLOY МС-351 МХ Pulse, МС-501 МХ Pulse (2026): alloynn.com/upload/iblock/de9/wc97u5g10j9onbrsstyvvfdwtrb63obv.pdf
- Руководство по эксплуатации ALLOY МПЗ-21 МХ Pulse (2025): alloynn.com/upload/iblock/1a1/peuazihpexa8wto0by4vnzj87cmt6i1h.pdf
- Серия MX Pulse на сайте производителя: alloynn.com/products/tip_svarki/mig-mag/mx-pulse/
- Каталог сварочного оборудования ALLOY: alloynn.com/upload/iblock/eff/67p26gbogk0u4oiqm1y0fo8q634qt3nd.pdf
Технические данные приведены по документации производителя ALLOY (ООО «ЭЛЛОЙ», Нижний Новгород). Значения режимов — рекомендованные стартовые, окончательно их подбирают пробным швом. Цены в статье не приводятся — актуальную стоимость и комплектацию уточняйте у менеджера.
